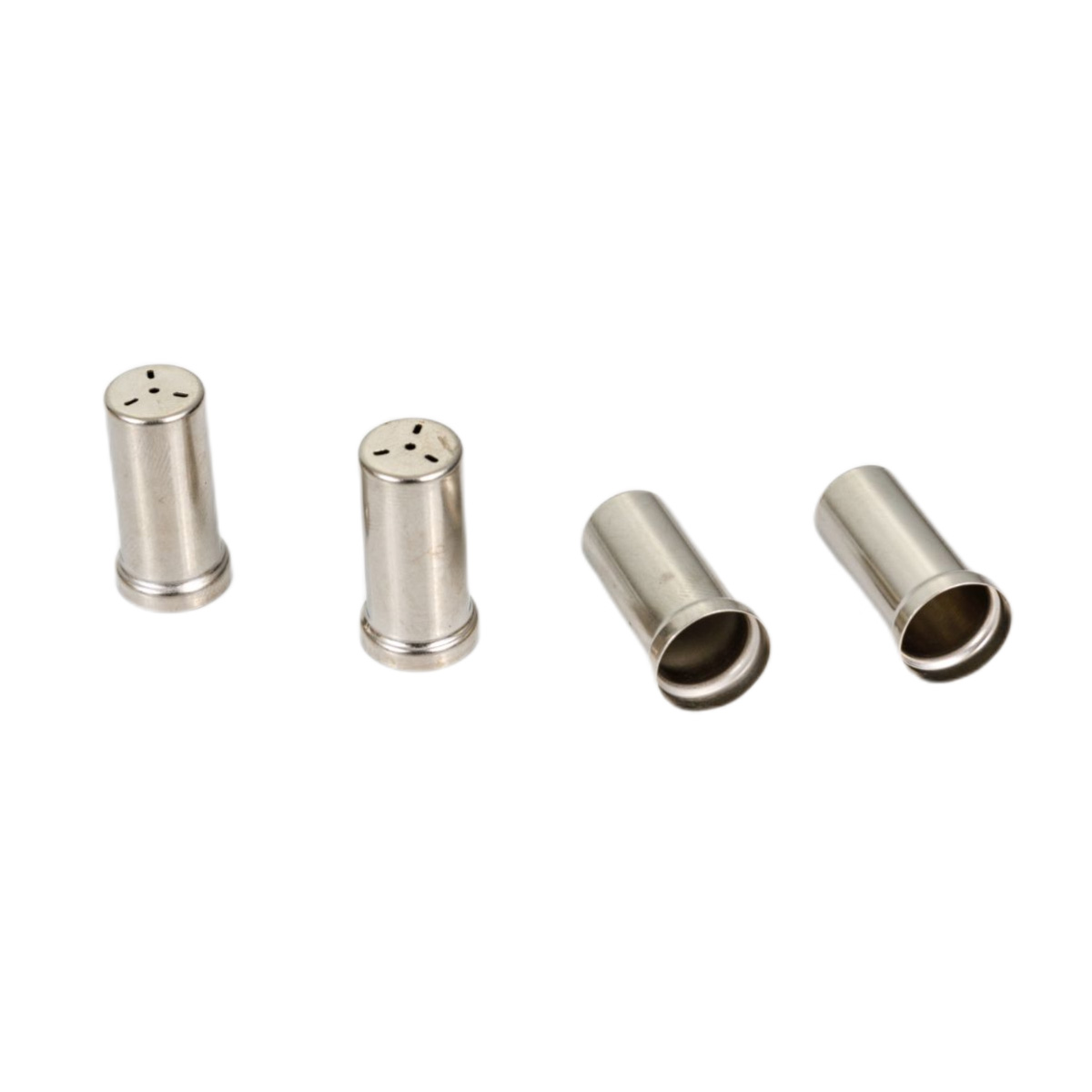

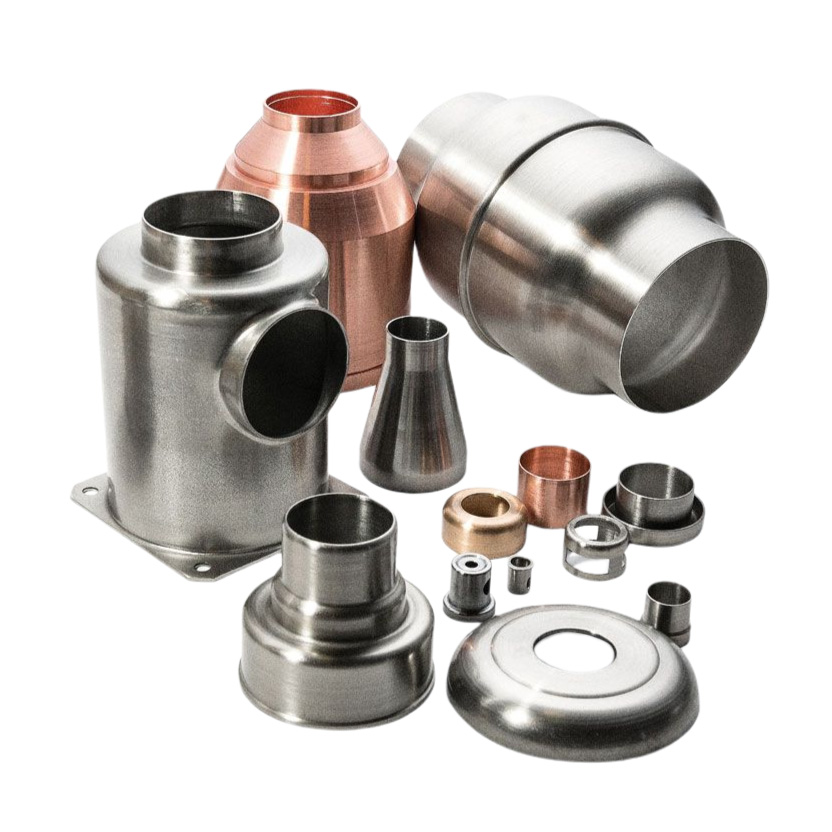

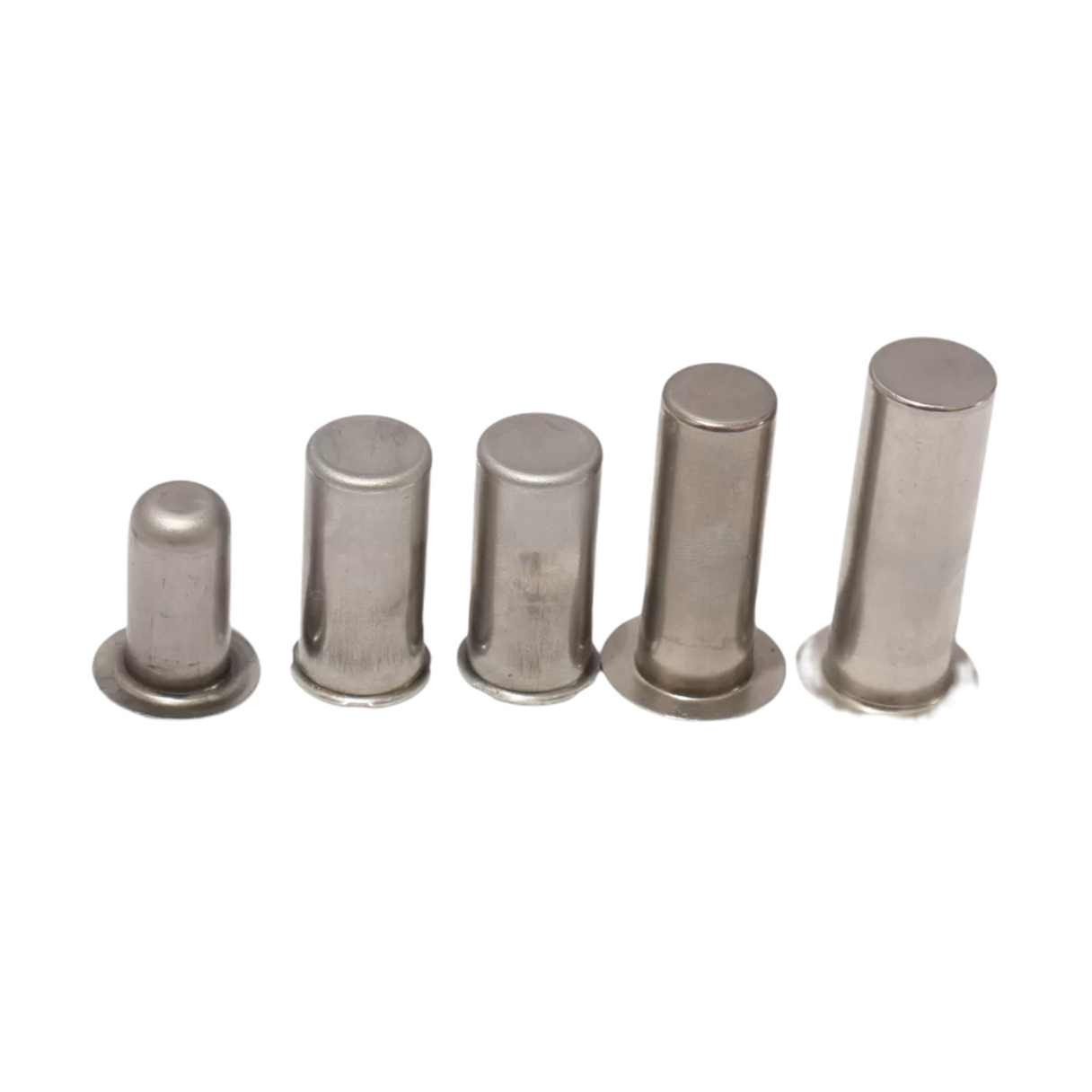

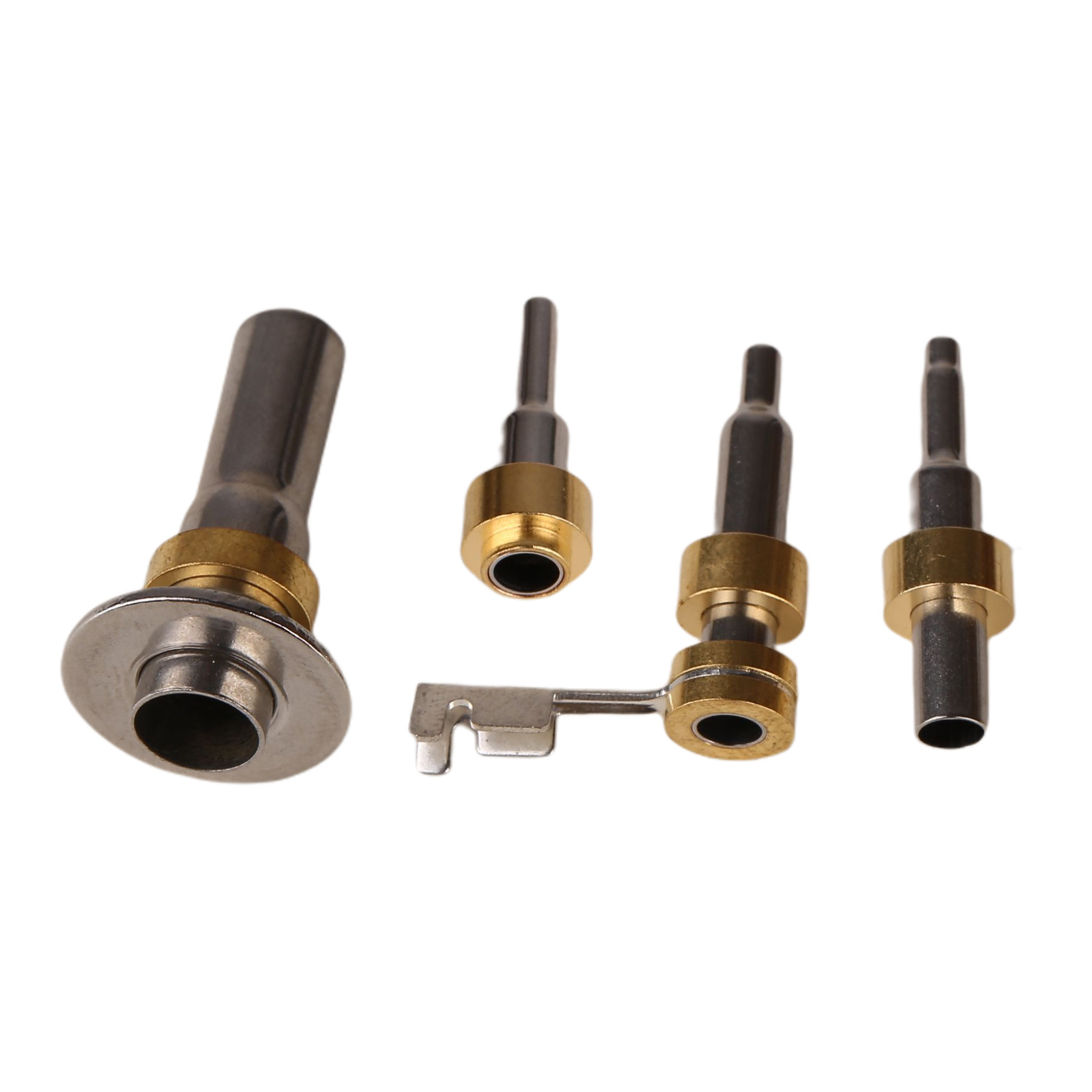

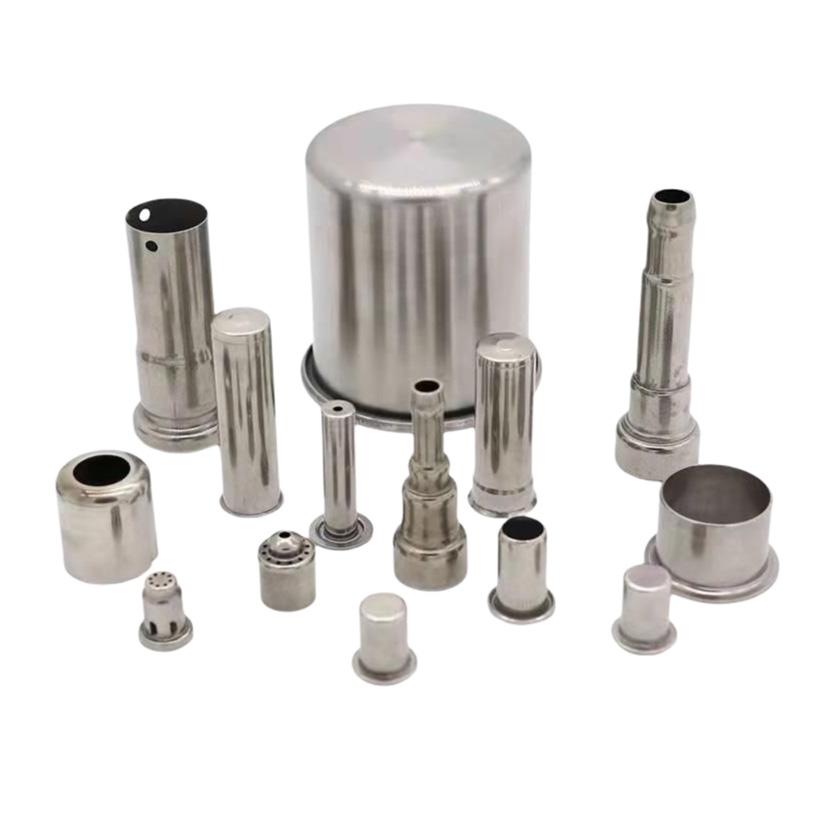

गहिरो रेखाचित्र भागहरू

1. गहिरो रेखाचित्र के हो?

गहिरो रेखाचित्र निर्माताहरूको लागि उपलब्ध सबैभन्दा लोकप्रिय धातु बनाउने विधिहरू मध्ये एक हो- यसले धातुको खाली पानाहरूलाई इच्छित आकारमा बनाउनको लागि धातुको प्रयोग समावेश गर्दछ। विशेष गरी, यदि सिर्जना गरिएको वस्तुको गहिराई यसको त्रिज्या बराबर वा बढी छ भने, धातु गठन प्रक्रियालाई गहिरो रेखाचित्र भन्न सकिन्छ।

2. Youlin® गहिरो रेखाचित्र भागहरूको प्रक्रिया

धातुको खालीबाट सुरु गरेर, ठूलो पानाबाट काटिएको धातुको डिस्कलाई डाइको वरिपरिको गुफामा धकेलिन्छ, जसले खालीलाई इच्छित आकारमा कोर्ने गहिरो कोर्ने प्रक्रिया सुरु गर्छ। यो अन्तिम आकारमा धातुको समान वितरण सुनिश्चित गर्न क्रमशः चरणहरूमा पूरा हुन्छ, जुन अन्तिम गहिरो-तालिका कम्पोनेन्टको अखण्डता र बल संरक्षणको लागि महत्त्वपूर्ण छ।

3. गहिरो रेखाचित्र भागहरु को लाभ

Youlin® गहिरो रेखाचित्र भागहरू उच्च मात्राहरू उत्पादन गर्दा विशेष गरी लाभदायक हुन्छ, किनकि एकाइ गणना बढ्दै जाँदा एकाइ लागत उल्लेखनीय रूपमा घट्छ: एक पटक टुलिङ र डाइस सिर्जना गरिसकेपछि, प्रक्रिया धेरै कम डाउनटाइम वा मर्मतका साथ जारी रहन सक्छ। समान उत्पादन प्रक्रियाहरूको तुलनामा उपकरण निर्माण लागत कम हुन्छ, जस्तै प्रगतिशील डाइ स्ट्याम्पिङ, सानो मात्रामा पनि; यी अवस्थाहरूमा गहिरो रेखाचित्र पनि सबैभन्दा लागत-प्रभावी निर्माण समाधान साबित हुन सक्छ।

अन्तिम उत्पादनको कार्यक्षमतालाई विचार गर्दा, Youlin® गहिरो रेखाचित्र भागहरूले अझै धेरै फाइदाहरू खडा गर्दछ। विशेष रूपमा, यो प्रविधि उत्पादनहरूको लागि आदर्श हो जुन महत्त्वपूर्ण बल र न्यूनतम वजन चाहिन्छ। अन्य उत्पादन प्रविधिहरू मार्फत प्राप्त गर्न नसकिने उत्पादन ज्यामितिहरूको लागि पनि प्रक्रिया सिफारिस गरिएको छ।

गहिरो रेखाचित्र सायद बेलनाकार वस्तुहरू सिर्जना गर्नको लागि सबैभन्दा उपयोगी छ: एक गोलाकार धातु खाली सजिलैसँग एकल ड्र अनुपातको साथ 3D गोलाकार वस्तुमा तल तान्न सकिन्छ, उत्पादन समय र लागत दुवैलाई कम गर्दै। एल्युमिनियम क्यान को उत्पादन यो विधि को एक लोकप्रिय प्रयोग को एक उदाहरण हो।
वर्गहरू, आयतहरू र थप जटिल ज्यामितिहरूले थोरै जटिलताहरू सिर्जना गर्न सक्छ, तर अझै पनि गहिरो रेखाचित्र प्रक्रिया मार्फत सजिलै र प्रभावकारी रूपमा सिर्जना गरिन्छ। सामान्यतया, ज्यामितिको जटिलता बढ्दै जाँदा, ड्र रेशियोको संख्या र उत्पादन लागत बढ्नेछ।
गहिरो रेखाचित्र कुनै पनि निर्माण प्रक्रियाको लागि एक व्यवहार्य उत्पादन समाधान हुन सक्छ जुन निम्न मध्ये एक वा बढी आवश्यक पर्दछ:

● सिमलेस भागहरू: Youlin® गहिरो रेखाचित्र भागहरू धातुको एउटै पानाबाट सिर्जना गरिन्छ

● द्रुत चक्र समय: गहिरो रेखाचित्र मार्फत उत्पादनहरूको ठूलो मात्रा सजिलैसँग उत्पादन गरिन्छ

● जटिल अक्ष-सममित ज्यामितिहरू: गहिरो रेखाचित्रले असाधारण विवरण र शुद्धता प्रदान गर्दछ

● प्राविधिक श्रममा कमी: सटीक गहिरो रेखाचित्रले छिटो समय फ्रेममा प्राविधिक श्रम जस्तै समान परिणामहरू दिन सक्छ

4. Youlin® गहिरो रेखाचित्र भागहरूको लागि विचारहरू

तपाईंको उत्पादन आवश्यकताहरूको लागि गहिरो कोरिएको मुद्रांकनलाई विचार गर्दा, निम्न कुराहरू बारे सचेत हुन महत्त्वपूर्ण छ:

I. घटाइएको सामग्री फोहोर: गहिरो कोरिएको मुद्रांकनले महत्त्वपूर्ण रूपमा कम सामग्रीको फोहोरको लागि अन्य धातु निर्माण प्रक्रियाहरूको तुलनामा आधार सामग्रीको ठूलो मात्रा प्रयोग गर्दछ।

II। मापन महत्वपूर्ण छ: डाइमेन्सनहरू सही छन् भनी सुनिश्चित गर्न मात्र महत्त्वपूर्ण छैन, सामग्रीको मोटाई र इच्छित मापनलाई विचार गर्न पनि उत्तिकै आवश्यक छ। गलत मापनले पातलो पर्खालहरू र गलत आयामहरू हुन सक्छ।

III। मस्यौदा र टेपरिङ: गहिरो कोरिएको मुद्रांकनको आधारभूत निर्माण प्रक्रियाको कारणले गर्दा, कम्पोनेन्टको शीर्षको केही मस्यौदा र टेपरिङ अपरिहार्य छ। यो प्रारम्भिक डिजाइन चरण को समयमा ध्यान मा लिनु पर्छ।

IV। विविध सामाग्री मोटाई: गहिरो कोरिएको घटक सामान्यतया पातलो पर्खाल र एक बाक्लो आधार संग फरक मोटाई हुनेछ। रेखाचित्र प्रक्रिया पूरा भएपछि यसलाई टुलिङद्वारा कम गर्न सकिन्छ।

5. गहिरो रेखाचित्र भागहरूको लागि सिफारिस गरिएका धातुहरू

गहिरो रेखाचित्र अनुप्रयोगहरूले पनि प्रभावकारी रूपमा प्रक्रियाको अधीनमा हुन सक्ने धातुहरूको विस्तृत मात्राबाट फाइदा लिन्छन्। निम्न धातुहरू हाल गहिरो रेखाचित्र मार्फत उत्पादनहरू निर्माण गर्न प्रयोग गरिन्छ:

मिश्र धातु एल्युमिनियम पीतल कांस्य चिसो रोल्ड स्टील तामा फलाम चाँदी खिया नलाग्ने

६. प्रायः सोधिने प्रश्नहरू

प्रश्न: गहिरो रेखाचित्र के को लागी प्रयोग गरिन्छ?

A: गहिरो रेखाचित्र कप-आकार, बक्स-आकार, र अन्य जटिल-वक्र खोक्रो-आकारको पाना भागहरू उत्पादन गर्न औद्योगिक रूपमा प्रयोग गरिने पाना धातु गठन प्रक्रिया हो।

प्रश्न: गहिरो रेखाचित्र प्रेसले कसरी काम गर्छ?

A: गहिरो रेखाचित्र प्रेसवर्क भनेको धातुको पाना 'खाली' लाई मेकानिकली रूपमा धातुको पानालाई काटेर धातुमा काटिने गरी तीन आयामी आकारमा क्रमिक रूपमा पाना धातुको टुक्रा बनाउने औद्योगिक उत्पादन प्रक्रिया हो। अन्ततः उत्पादन को आवश्यक आकार गठन।

प्रश्न: तलका मध्ये कुन गहिरो रेखाचित्रका उदाहरण हुन्?

A: उत्पादन छिटो, अधिक कुशलतापूर्वक र उच्च गुणस्तरको साथ उत्पादन गर्न। गहिरो रेखाचित्रको सबैभन्दा सामान्य उदाहरणहरू सायद हामीले किन्ने बियर वा सफ्ट ड्रिंकका क्यानहरू हुन्। वा हाम्रो घरमा भान्साको सिङ्कहरू छन्।
